首頁 » 產品中心
ZKG型微型磁粉離合器
產品名稱：ZKG型微型磁粉離合器
產品簡介：
ZKG型自然冷卻、微型磁粉離合器 扭矩大�。�0.5~10N.m,冷卻方式為自然冷卻，額定電壓DC24V。 微型磁粉離合器具有可以輕松進行大范圍控制、連續滑動、扭力穩定、運轉安靜、散熱性好、使用壽命長等優點。
咨詢熱線：0513-88924598

產品詳情：

微型磁粉離合器俗稱小型磁粉離合器，形狀小巧，使用DC24V的直流電壓，冷卻方式為自然冷卻。其轉速在1800r/min,在運轉過程中表面溫度不可以超過90℃。


微型磁粉離合器具有可以輕松進行大范圍控制、連續滑動、扭力穩定、運轉安靜、散熱性好、使用壽命長等優點。微型磁粉離合器的激磁電流最小，但卻可以輸出較大轉矩，從而可以很方便地組成自動控制系統。在安裝過程中，固定在安裝板上，然后采用彈性聯軸器，在輸入端裝置一個同步滑輪固定于安裝板上，并將其控制在允許軸荷載的范圍內。


我司生產的ZKG型自然冷卻、微型磁粉離合器型號有0.5N.m、1N.m、2N.m、5N.m、10N.m。單位也可以使用KG（1KG約等于10N.m）

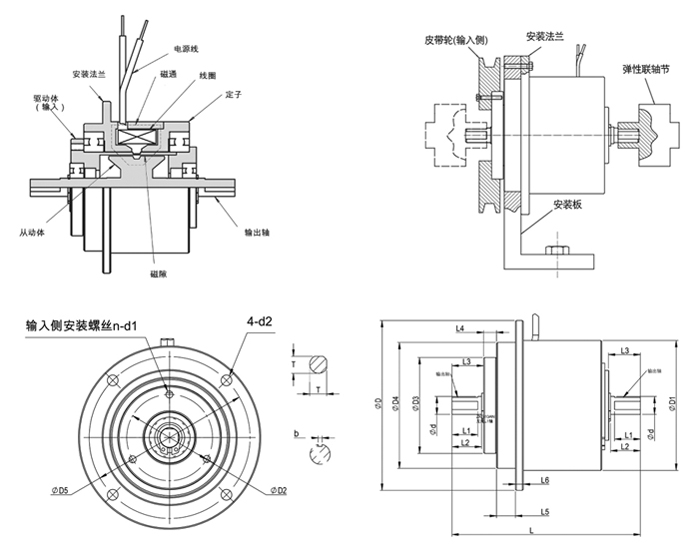

外形尺寸圖

微型磁粉離合器外形尺寸圖


規格、外形尺寸

規定

型號


ZKG

0.5AN


ZKG
1AN



ZKG
2AN



ZKG
5AN



ZKG
10AN


額定轉矩 N.m

0.5

1

2

5

10

滑差功率 W

10

11

13

19

24

最大電流 A

0.35

0.47

0.55

0.8

1.0

最高轉速 rpm

1500

1500

1500

1500

1500

外
形
尺
寸

D

70

76

85

100

128

D1

52

56

65

80

98

L

77

83

95

111

113


軸

聯
接
尺
寸


d (h7)

5

7

9

12

15

T

4.5

6.5

8.5

11.5

—

b (p7)

—

—

—

—

4

L1

9

10

13

16

20

L2

10.5

12

15

18

24

L3

11

13

16

19

26

法
蘭
盤
聯
接
尺
寸

L4

5.5

5.5

6.6

6

7

D2

30

34

40

50

70

D3 (g7)

40

42

48

60

80

n -d1

3-M4

3-M4

3-M4

3-M4

4-M4


定

子
固
定
尺
寸

D3 (h7)

48

54

63

78

98

D5

60

66

75

90

114

L5

8.5

8.5

9.5

12

15

L6

4

4

4

4

5

d2

4.5

4.5

4.5

4.5

6.5

注：ZKG10AN微型磁粉離合器左端出軸長度3mm,右端為安裝軸

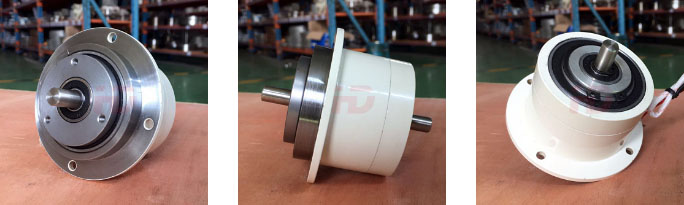

ZKG型產品實物圖


ZKG型產品實物圖
