首頁 » 產品中心
ZA-A型空心軸磁粉離合器
產品名稱：ZA-A型空心軸磁粉離合器
產品簡介：
ZA-A型空心軸支撐、外殼旋轉磁粉離合器 額定轉矩 ：6~200N.m,額定電壓DC24V,采用外殼旋轉，提高了其散熱性能.
咨詢熱線：0513-88924598

產品詳情：

ZA-A型磁粉離合器使用外周旋轉，提高了其散熱性能。常與張力控制器一起使用于收卷的張力控制使用。


外殼旋轉型磁粉離合器安裝注意事項：

1.為了避免散熱片（定子）的制動不至于對離合器內部的軸承造成額外的載荷，請設置保持架（用戶準備）側孔及間隙，并且不要在軸向緊固。


2.必須使用彈性聯軸節連接輸入側和軸，且此時各軸的同心度、直角度必須控制在所用彈性聯軸節的允許范圍內。此外，用螺栓固定插入磁粉離合器中的軸端時，為了避免磁粉離合器內部的軸承受到異常載荷，請在彈性聯軸器上預留一定的軸向間隙。


3.由于外周旋轉，所以務必使用通風良好的金屬網等覆蓋整個設備。

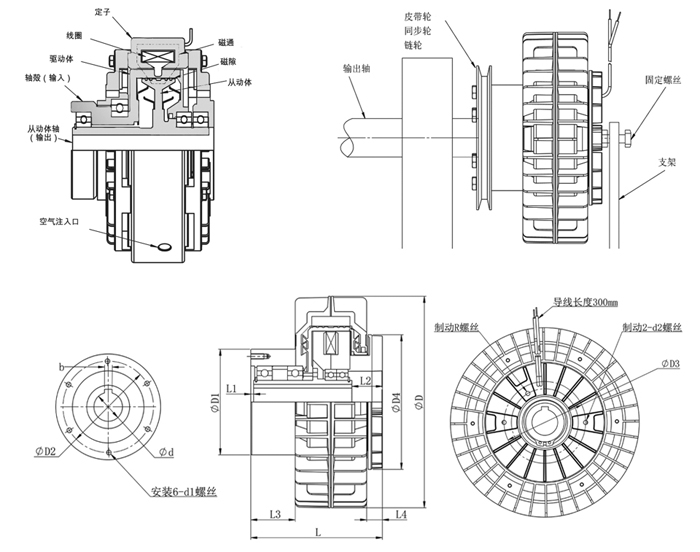

ZA-A型磁粉離合器外形尺寸圖


規定 型號

ZA
6A

ZA
12A

ZA
25A

ZA
50A

ZA
100A

ZA
200A

額定轉矩 N.m

6

12

25

50

100

200

滑差功率 W

95

140

220

330

480

750

最大電流 A

0.7

0..9

1.1

1.4

2.0

2.5

最高轉速 rpm

1500

1500

1500

1500

1000

1000

外
形
尺
寸

D

130

160

180

220

275

335

L

86

103

119

141

166

198

軸
聯
接
尺
寸

d (h7)

15

18

20

30

35

45

b (p8)

4

6

6

8(7)

10

14

L1

1

2

2

3

4

3

L2

20

25

31

35

40

45

法
蘭
盤
聯
接
尺
寸

L3

21

32

36

47

49

59

n -d1

深度

M6X12

M6X12

M6X12

M8X15

M10X20

M10X20

D1 (g7)

70

80

90

110

125

155

D2

60

68

80

95

110

136

定
子
固
定
尺
寸

D3

60

68

80

95

110

125

D4

82

96

114

140

176

218

L4

7

13

17

20

17

21

d2x
深度

M4X8

M6X11

M6X12

M8X12

M10X18

M10X18
